Bau eines Trommelfilters

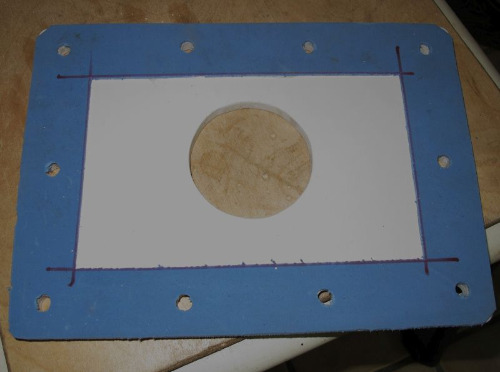

Aufgeklebte Moosgummidichtung auf Spülrohrflansch,

.

Flansch auf Befestigungsbolzen

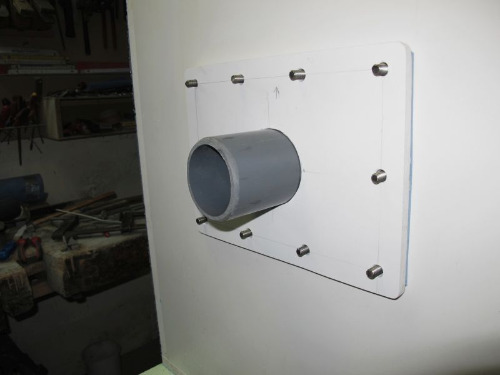

Eingeklebtes Spülrohr

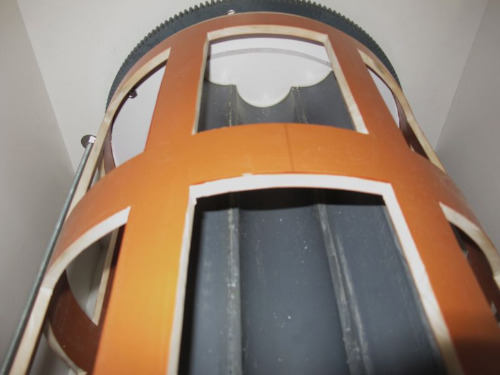

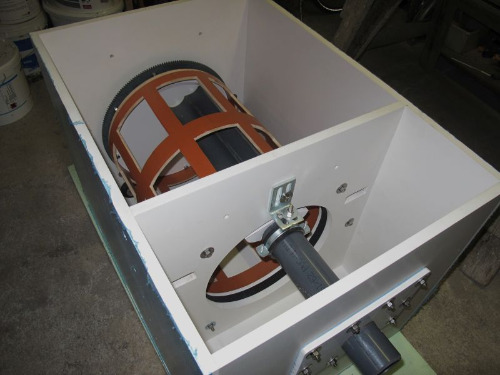

Ansicht von oben



Wenn später das Filtergewebe aufgezogen ist wird hier von oben mit Sprühdüsen der Schmutz in die Rinne gespült und abgeleitet.

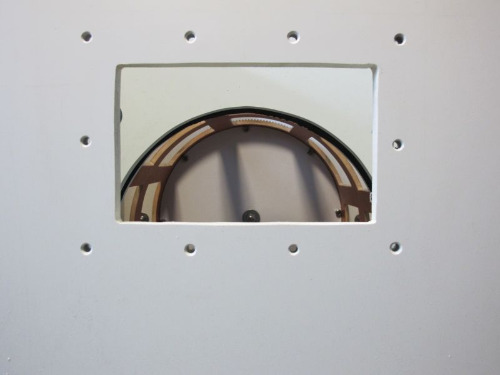

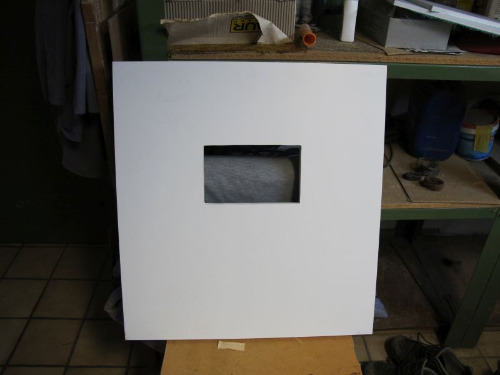

Ausschnitt für den Spülrohrflansch

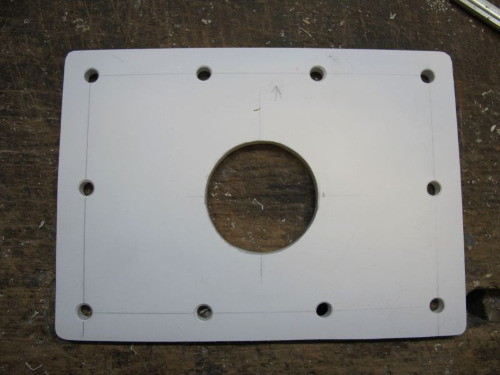

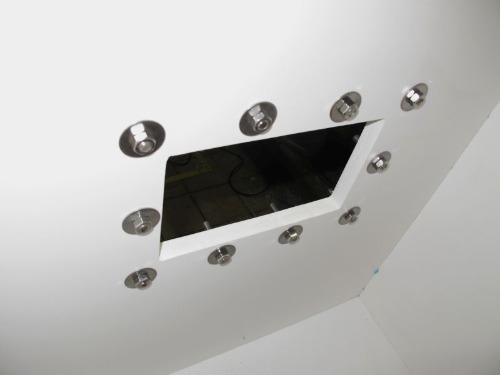

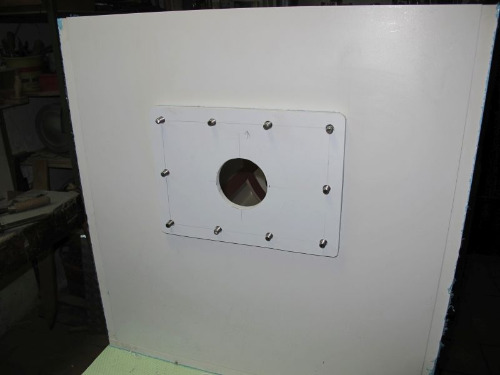

Befestigungsbohrungen und Spülrohrdurchführung



Bohrungen in der Frontplatte



In die PVC Platte habe ich M8 er Gewide geschnitten und die Bolzen gekontert

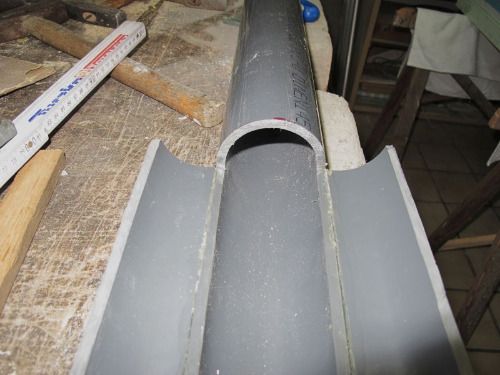

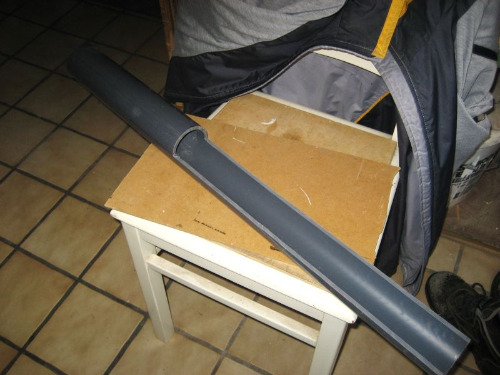

Anfertigen der Schmutzwasserrinne, Ausgangsmaterial war ein 75 er PVC Rohr



Das ausgeschnittene Teil wurde halbiert und rechts und links angeklebt.

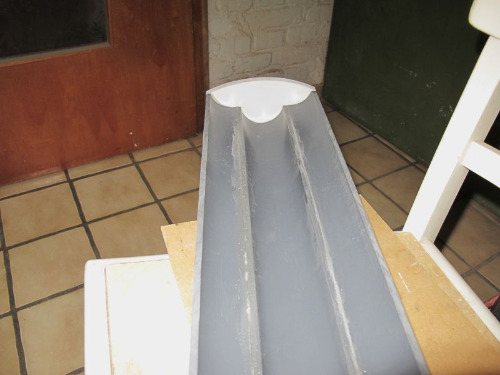

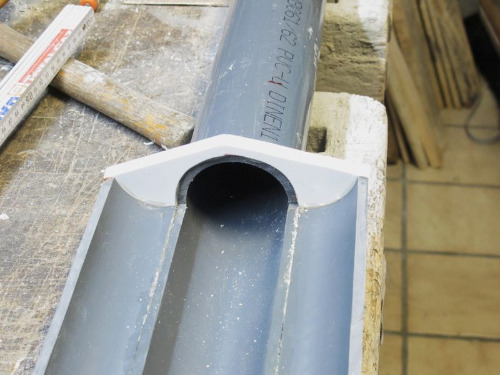

Einlaufende verschlossen mit PVC Plattenrest

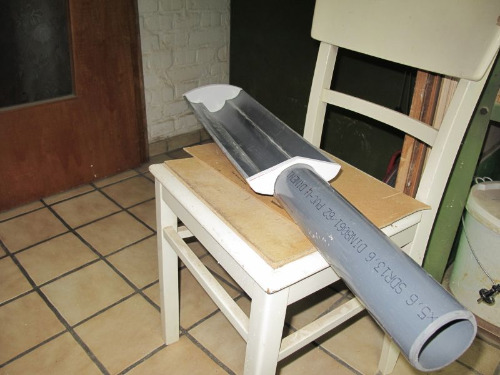

Endboden aufgeklebt



Fertig

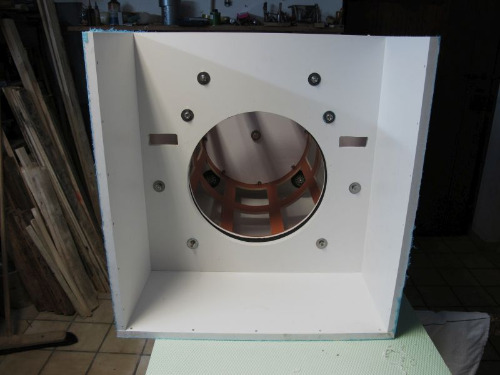

Schmutzwasserkammer ohne Frontplatte

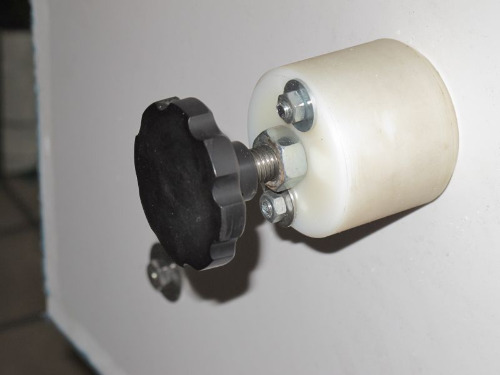

Spannvorrichtung, die Teflonbuchse ist über die Rotgussachse geschoben und mit der Rückwand verschraubt. Der Drehgriff hat ein Gewinde das gegen die Rotgussachse drückt und so bei Bedarf der Druck auf die Moosgummidichtung eingestellt werden kann. Zwischen Gewinde und Rotgussachse liegt eine 12 mm Kugel aus einem alten Kugellager um die Reibung zu verringern.

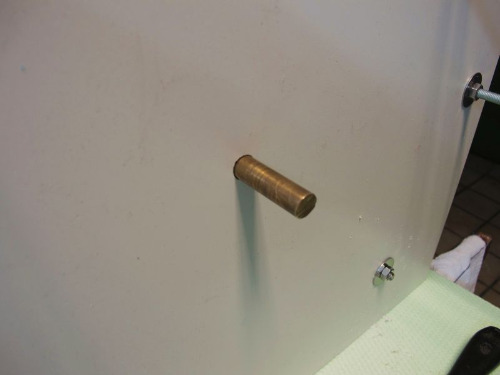

Mittelachse durch Gehäuserückwand geführt.

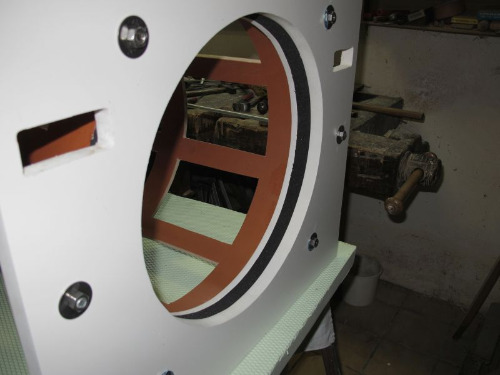

Einlaufseitenplatte, die rechteckigen Löcher sind die beiden Notüberläufe, sollte der Filter einmal nicht spülen kann das Wasser ungefiltert überlaufen ohne das Wasser aus der Spülwasserrinne unkontrolliert ausläuft.

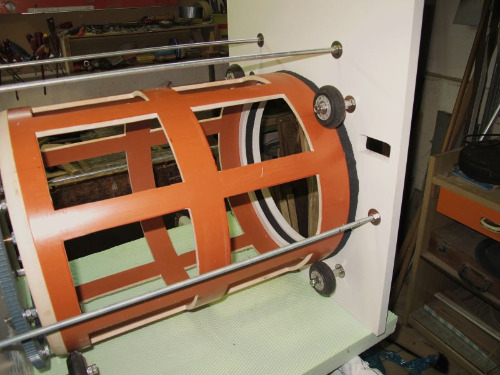

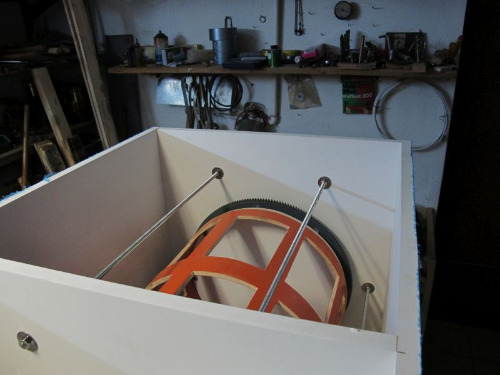

Trommel mit Seitenwänden, die beiden Gewindestäbe werden nach erfolgter Endmontage wieder ausgebaut

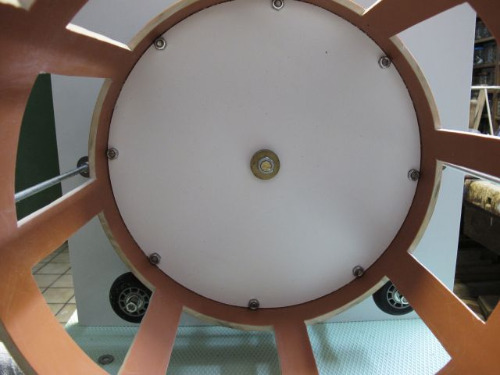

Die Achsbefestigung von innen.

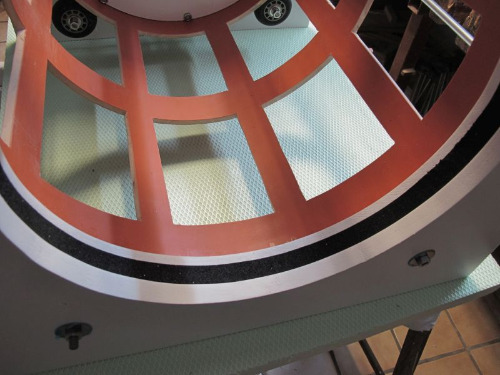

Moosgummidichtung auf der Einlaufseite.



Führungsrollen Einlaufseite.
