Bau eines Trommelfilters

Mehr
18 Apr. 2017 16:10 #25005 von salamander

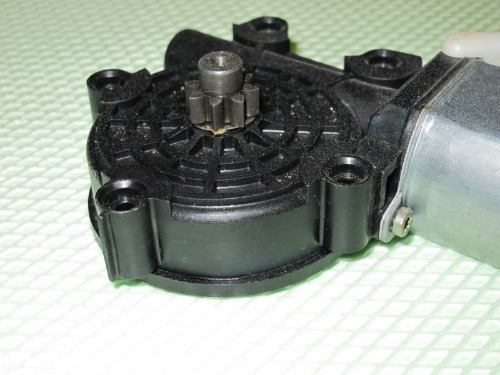

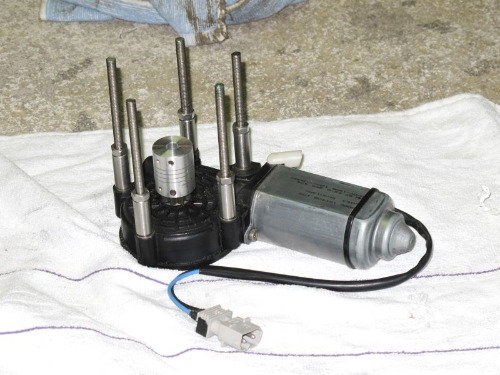

Als Antriebsmotor habe ich einen gebrauchten 12 Volt Fensterhebermotor eines BMW genommen.

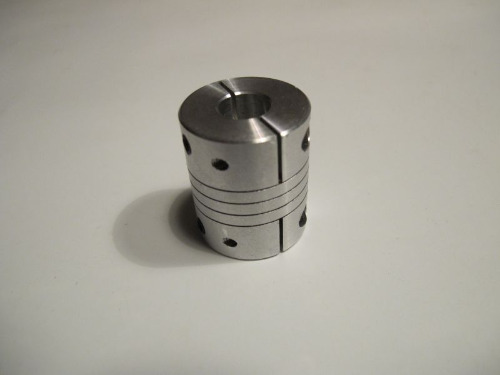

Zwischen Motor und Antriebswelle kam eine flexible Kupplung die ich bei einem Modellbaushop bestellt habe



Das Motorgetriebe hatte Gewindehülsen um die Edelstahlgewindestäbe M 6 zum Befestigen einschrauben konnte

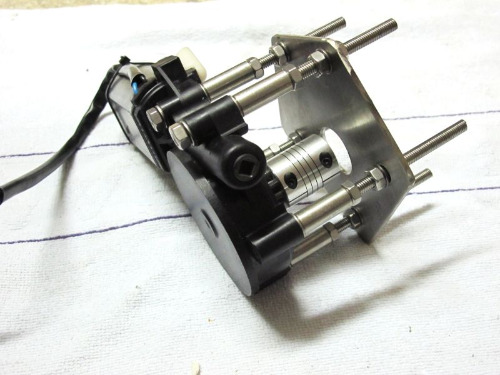

Auf die Gewindestäbe habe ich eine Edelstahlplatte gebaut um die benötigte Distanz zum Filtergehäuse zu bekommen


Gruß Roland

www.teichbau-forum-naturagart.de/index.p...echnik-grube-aushebe
ST. 20.5 m x 11.0 m 1.35m tief
FG. 3.5 m x 10 m 0,6m tief
2 Saugsammler, 2 Pumpen 6500SKS
2 Standartfilter, 2 UVC 55
5 Bodenabläufe,Eigenbauskimmer
2 Zuläufe,
Wasservolumen 130000 Liter
Folgende Benutzer bedankten sich: mikdoe

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
18 Apr. 2017 15:43 #25004 von salamander
Die PVC - Platten habe ich in einem online shop bestellt, da bekommt man die Platten auf Maßanfertigung mit plangefrästen Kannten.

Gruß Roland

www.teichbau-forum-naturagart.de/index.p...echnik-grube-aushebe
ST. 20.5 m x 11.0 m 1.35m tief
FG. 3.5 m x 10 m 0,6m tief
2 Saugsammler, 2 Pumpen 6500SKS
2 Standartfilter, 2 UVC 55
5 Bodenabläufe,Eigenbauskimmer
2 Zuläufe,
Wasservolumen 130000 Liter

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
17 Apr. 2017 20:04 #24998 von mikdoe
Woher bekommst du die ganzen PVC Maßanfertigungen?

50.000 Liter mit Fischbesatz
Oase Aquamax Eco 4000 ca. 200 cm Pumphöhe
Oase Bitron C 36 W UVC
NG Filter: 1 grob GF-17/08 > 2 HF-26 > 2 VF-8 > 1 BM-13
Filterschwämme: 4 grün > 2 schwarz > 3 orange > 3 hellblau > 2 Organik Filtermatten > 3 Oxi-Schaum

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
17 Apr. 2017 19:28 - 17 Apr. 2017 19:29 #24997 von salamander

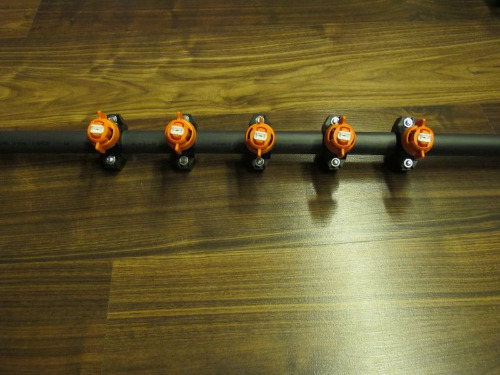

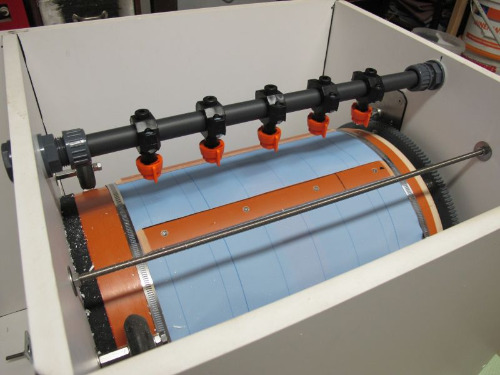

Die Sprühdüsen habe ich fertig gekauft und auf ein 25 mm PVC Rohr gebaut

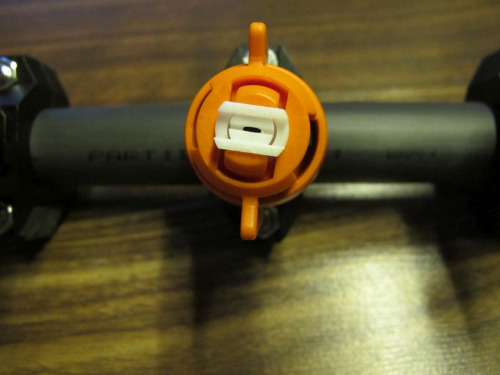

Detailansicht einer Düse

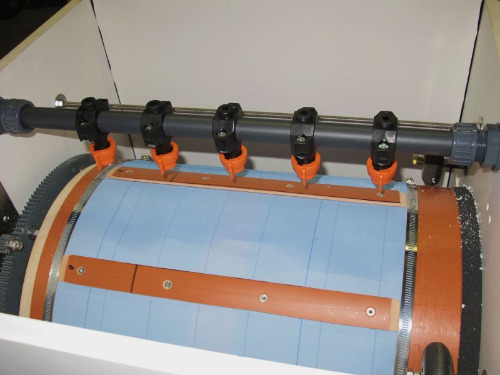

Der Düsenstock ist mit Verschraubungen eingebaut um ihn jederzeit herausbauen zu können. So kann man jederzeit auch die Trommel herausnehmen.




Gruß Roland

www.teichbau-forum-naturagart.de/index.p...echnik-grube-aushebe
ST. 20.5 m x 11.0 m 1.35m tief
FG. 3.5 m x 10 m 0,6m tief
2 Saugsammler, 2 Pumpen 6500SKS
2 Standartfilter, 2 UVC 55
5 Bodenabläufe,Eigenbauskimmer
2 Zuläufe,
Wasservolumen 130000 Liter
Letzte Änderung: 17 Apr. 2017 19:29 von salamander.
Folgende Benutzer bedankten sich: mikdoe

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
17 Apr. 2017 19:23 #24995 von salamander

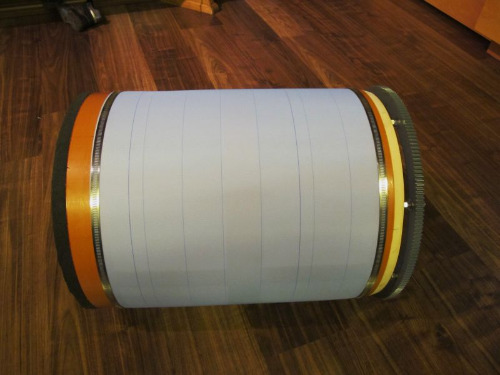

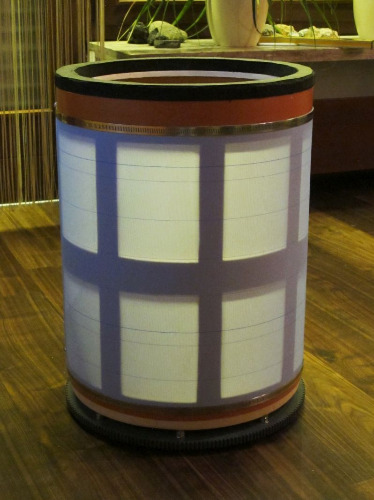

Aufgezogenes Filtergewebe 50 my



Das Gewebe ist an den Rändern mit Edelstahlspannbändern befestigt

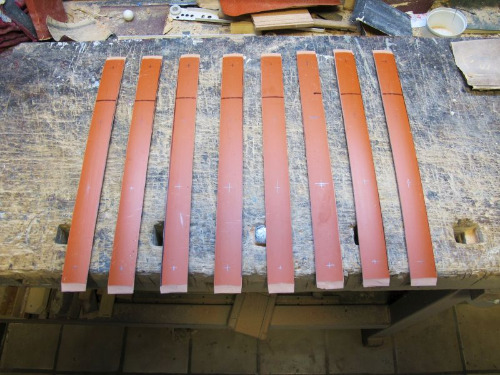

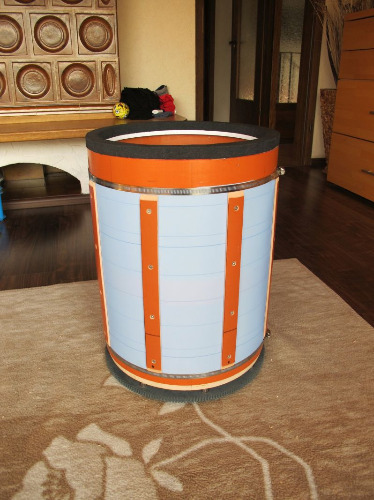

Aus einem 200 er KG - Rohr geschnittene Streifen



die Streifen wurden zur zusätzlichen Befestigung das Filtergewebes aufgeschraubt.


Gruß Roland

www.teichbau-forum-naturagart.de/index.p...echnik-grube-aushebe
ST. 20.5 m x 11.0 m 1.35m tief
FG. 3.5 m x 10 m 0,6m tief
2 Saugsammler, 2 Pumpen 6500SKS
2 Standartfilter, 2 UVC 55
5 Bodenabläufe,Eigenbauskimmer
2 Zuläufe,
Wasservolumen 130000 Liter
Folgende Benutzer bedankten sich: mikdoe

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
17 Apr. 2017 19:08 #24994 von salamander

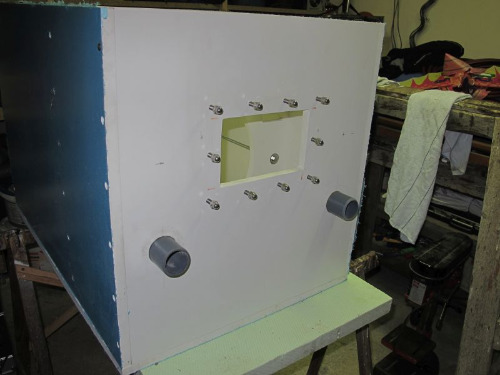

Eingeklebte Schmutzwasserrohre DN 50

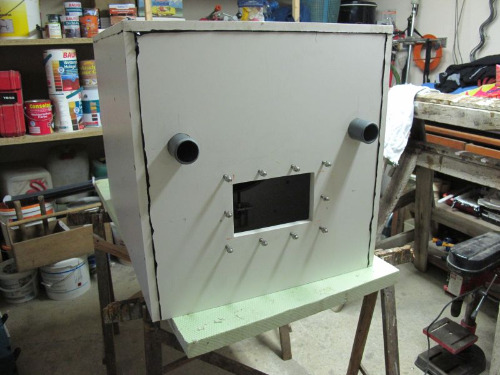

Eingeklebte Rückläufe zum Teich DN 75 mm

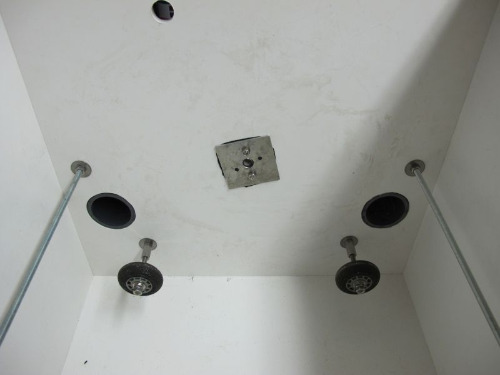

Rückläufe von innen



Das Gehäuse wurde nochmal komplett zerlegt und mit K1 Kleber abgedichtet

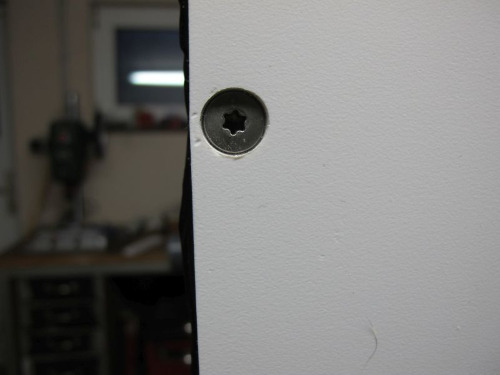

Und mit Edelstahlschrauben fixiert

Gruß Roland

www.teichbau-forum-naturagart.de/index.p...echnik-grube-aushebe
ST. 20.5 m x 11.0 m 1.35m tief
FG. 3.5 m x 10 m 0,6m tief
2 Saugsammler, 2 Pumpen 6500SKS
2 Standartfilter, 2 UVC 55
5 Bodenabläufe,Eigenbauskimmer
2 Zuläufe,
Wasservolumen 130000 Liter
Folgende Benutzer bedankten sich: mikdoe

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
