200qm Schwimmteichneubau mit Filtergraben und Ufergraben südl. Berlin
04 Nov. 2013 19:26 #18652
von ThorstenC
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
ThorstenC antwortete auf Aw: 200qm Schwimmteichneubau mit Filtergraben und

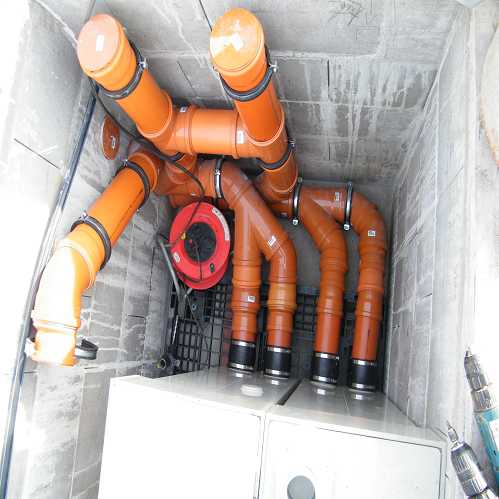

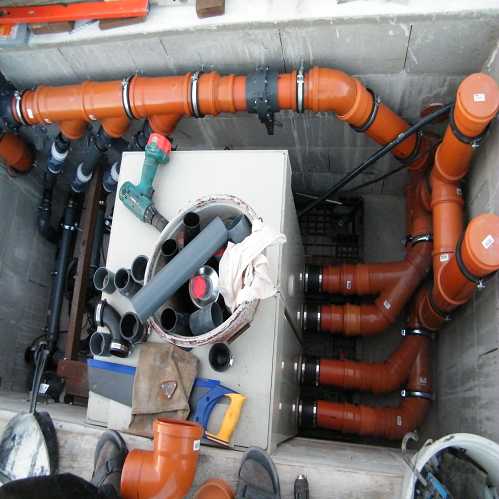

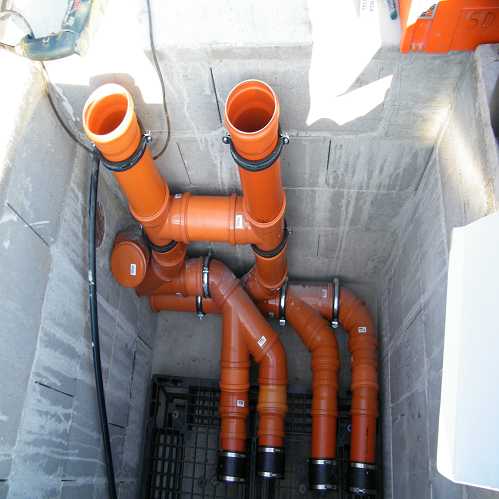

Die Zuläufe zu den 2 USIII Spaltsiebfiltern ist fertig.
Verteilung von 2mal 125KG auf 4mal 110KG, senkrechte Reinigungsabzweige, Anschlüsse an USIII mit 4 mal flexiblen Verbindern.
Das "schräge Rohr" ist der 125er KG Rücklauf in die Mitte des FT.
Leider gibt es keine 125mm- Schieber.
Musste deswegen auf 110KG für den Schieber reduzieren.
Verteilung von 2mal 125KG auf 4mal 110KG, senkrechte Reinigungsabzweige, Anschlüsse an USIII mit 4 mal flexiblen Verbindern.
Das "schräge Rohr" ist der 125er KG Rücklauf in die Mitte des FT.
Leider gibt es keine 125mm- Schieber.
Musste deswegen auf 110KG für den Schieber reduzieren.
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
04 Nov. 2013 19:25 #18651
von ThorstenC
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
ThorstenC antwortete auf Aw: 200qm Schwimmteichneubau mit Filtergraben und
Die Zuläufe zu den 2 USIII Spaltsiebfiltern ist fertig.
Verteilung von 2mal 125KG auf 4mal 110KG, senkrechte Reinigungsabzweige, Anschlüsse an USIII mit 4 mal flexiblen Verbindern.
Das "schräge Rohr" ist der 125er KG Rücklauf in die Mitte des FT.
Verteilung von 2mal 125KG auf 4mal 110KG, senkrechte Reinigungsabzweige, Anschlüsse an USIII mit 4 mal flexiblen Verbindern.
Das "schräge Rohr" ist der 125er KG Rücklauf in die Mitte des FT.
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
04 Nov. 2013 19:18 #18650
von ThorstenC
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
ThorstenC antwortete auf Aw: 200qm Schwimmteichneubau mit Filtergraben und

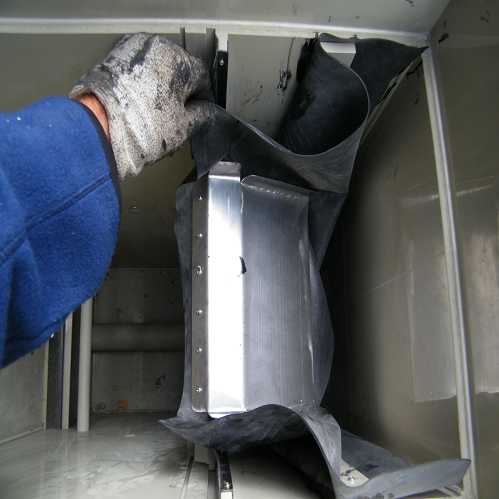

Noch kleine Mod´s am USIII:
-Wenn die Pumpen aus sind, laufen die USIII auf der Siebseite voll, da die Dichtung an der Schieberplatte nicht 100% konstruktionsbedingt schließt.

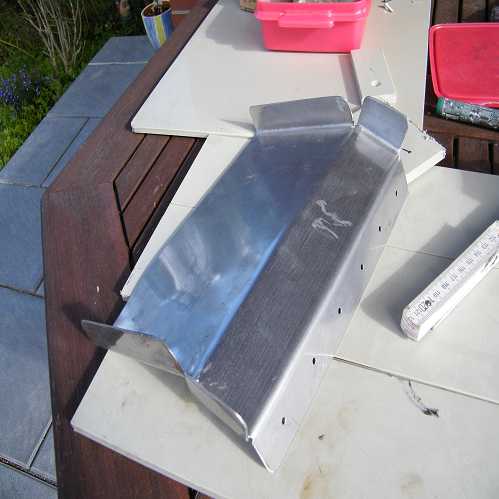

Also habe ich aus EPDM- Folie, PP-Streifen und einem Stück V2A-Blech gebastelt.
Wenn es funktioniert.....
Die Folie ist dann praktisch die Trennung, wenn die Schieberplatte bei Pumpe aus nach oben durch den Schwimmer gehoben wird.
Wäre nicht so schlimm, wenn das Siebabteil voll läuft, aber ich wollte es mal so probieren...
Das V2A-Blech drückt praktisch die Folie nach unten, wenn die Schieberplatte sich senkt und dient als Wasserführung.
Mal sehen.....
-Wenn die Pumpen aus sind, laufen die USIII auf der Siebseite voll, da die Dichtung an der Schieberplatte nicht 100% konstruktionsbedingt schließt.
Also habe ich aus EPDM- Folie, PP-Streifen und einem Stück V2A-Blech gebastelt.
Wenn es funktioniert.....
Die Folie ist dann praktisch die Trennung, wenn die Schieberplatte bei Pumpe aus nach oben durch den Schwimmer gehoben wird.
Wäre nicht so schlimm, wenn das Siebabteil voll läuft, aber ich wollte es mal so probieren...
Das V2A-Blech drückt praktisch die Folie nach unten, wenn die Schieberplatte sich senkt und dient als Wasserführung.
Mal sehen.....
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
17 Okt. 2013 19:01 - 15 Nov. 2014 08:21 #18634
von ThorstenC
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
ThorstenC antwortete auf Aw: 200qm Schwimmteichneubau mit Filtergraben und

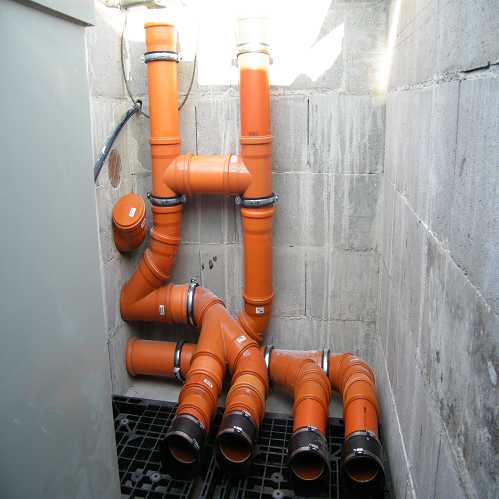

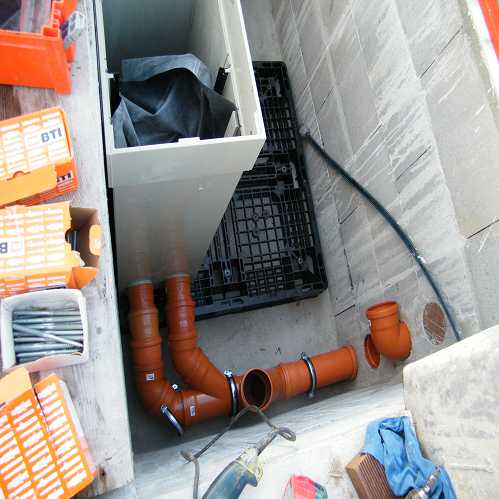

Im Filterkeller kommen ja die beiden 125 KG Saugrohre an.

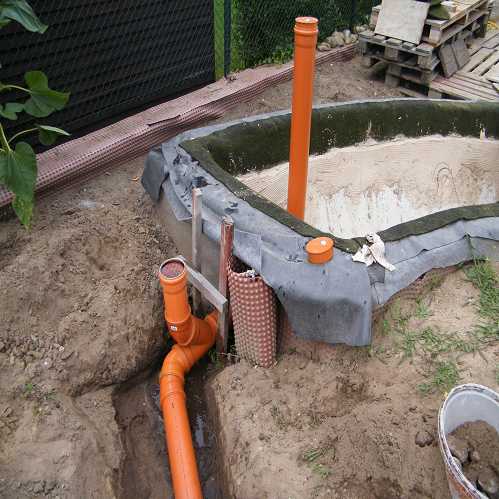

Anmerkung 2014: Besser wäre es gewesen die 3 x 110KG am Dammdurchbruch in ein 160KG zu leiten.
Noch besser alle Saugrohre direkt in den Filterkeller!
Die gehen jeweils über Schieber leider außerhalb in jeweils 3 110KG (zwei BA und ein Rohrskimmer) über.
Das ist meine "Entwicklungsgeschichte" durch Abkehr von NG- Filterabfolge....
Besser wäre es, wenn alle 6 110KG- Saugrohre direkt im Filterkeller ankämen, jedes mit eigenem Reinigungsabzweig nat.- aber prinzipiell nun zu meiner Verrohrung:

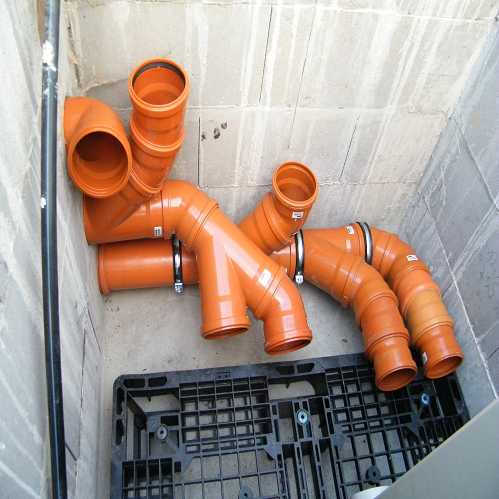

-jedes der zwei 125KG bekommt einen Reinigungsabzweig nach oben (und eine Verbindung durch kurzes waagerechtes KG- Stück).
Die Reinigungsabzweige gehen 10cm über den Teichwasserspiegel- somit kann ich bei gefüllten Teich und laufenden Betrieb die Rohre reinigen.
Z.B. mit einer Abflussspirale, Kärcher etc....
Dann eben Aufteilung von 125KG auf jeweils zweimal 110KG zu den US III
Links oberhalb der beiden 125Saugrohre die beiden Rückläufe zum Filterteich in 125KG.
Der oberste ist und bleibt noch zu.
Der untere mit dem 90grad Knie geht mittig in den Filterteich.

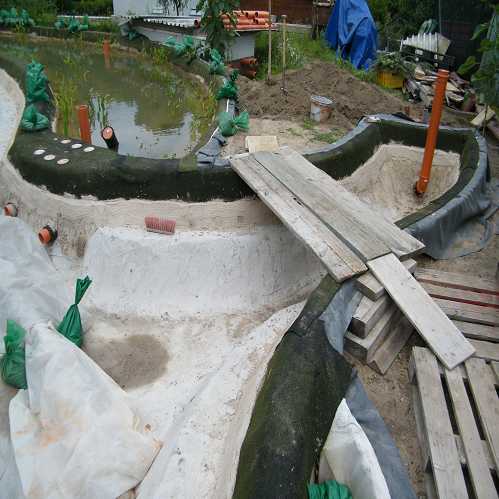

Ein dritter Rücklauf 125 KG mündet in einen kleinen, bepflanzten "Seitenarm" vom Teich.
Anmerkung 2014: Besser wäre es gewesen die 3 x 110KG am Dammdurchbruch in ein 160KG zu leiten.
Noch besser alle Saugrohre direkt in den Filterkeller!
Die gehen jeweils über Schieber leider außerhalb in jeweils 3 110KG (zwei BA und ein Rohrskimmer) über.
Das ist meine "Entwicklungsgeschichte" durch Abkehr von NG- Filterabfolge....
Besser wäre es, wenn alle 6 110KG- Saugrohre direkt im Filterkeller ankämen, jedes mit eigenem Reinigungsabzweig nat.- aber prinzipiell nun zu meiner Verrohrung:
-jedes der zwei 125KG bekommt einen Reinigungsabzweig nach oben (und eine Verbindung durch kurzes waagerechtes KG- Stück).
Die Reinigungsabzweige gehen 10cm über den Teichwasserspiegel- somit kann ich bei gefüllten Teich und laufenden Betrieb die Rohre reinigen.
Z.B. mit einer Abflussspirale, Kärcher etc....
Dann eben Aufteilung von 125KG auf jeweils zweimal 110KG zu den US III
Links oberhalb der beiden 125Saugrohre die beiden Rückläufe zum Filterteich in 125KG.
Der oberste ist und bleibt noch zu.
Der untere mit dem 90grad Knie geht mittig in den Filterteich.
Ein dritter Rücklauf 125 KG mündet in einen kleinen, bepflanzten "Seitenarm" vom Teich.
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
Letzte Änderung: 15 Nov. 2014 08:21 von ThorstenC.
17 Okt. 2013 18:53 #18633
von ThorstenC
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
ThorstenC antwortete auf Aw: 200qm Schwimmteichneubau mit Filtergraben und

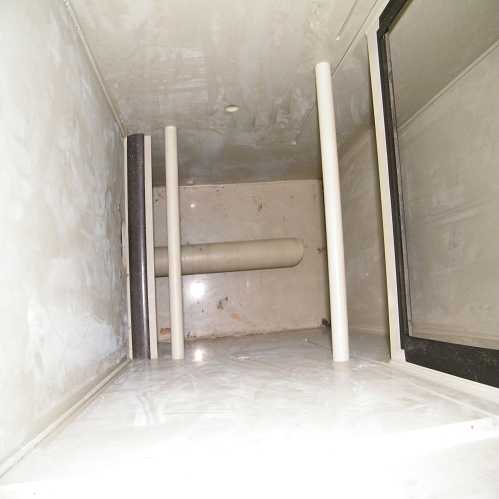

Das ein Bild mit dem hellgrauen Rohr ist das original (anscheinend neuere Version des USIII).
Jetzt sind beide USIII gleich und saugen nicht das verwirbelte Wasser unter dem Sieb, sondern etwas weiter hinten unter dem Schwimmer das "ruhigere" an.
Polypropylen kann man nicht kleben- nur schweißen oder eben ein Dichtung anpressen....
Jetzt sind beide USIII gleich und saugen nicht das verwirbelte Wasser unter dem Sieb, sondern etwas weiter hinten unter dem Schwimmer das "ruhigere" an.
Polypropylen kann man nicht kleben- nur schweißen oder eben ein Dichtung anpressen....
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
17 Okt. 2013 18:48 #18632
von ThorstenC
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
ThorstenC antwortete auf Aw: 200qm Schwimmteichneubau mit Filtergraben und

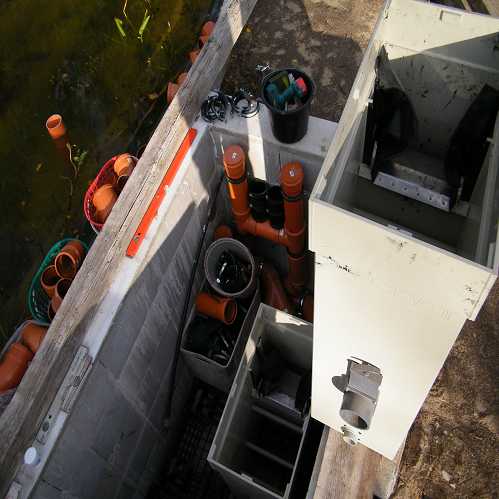

Urlaub ist vorbei und jetzt kurz zum Filterkeller.
Es geht mit der Vorfilteranlage und Pumpen weiter.
Erst kurz zu den USIII:
-ich habe die Kisten vom PP-Schweißer 12cm erhöhen lassen, um zu vermeiden, dass beim Versagen eines Überlaufes die Kisten im Keller überlaufen (normale Einbauhöhe 1cm oberhalb max. Wasserstand)

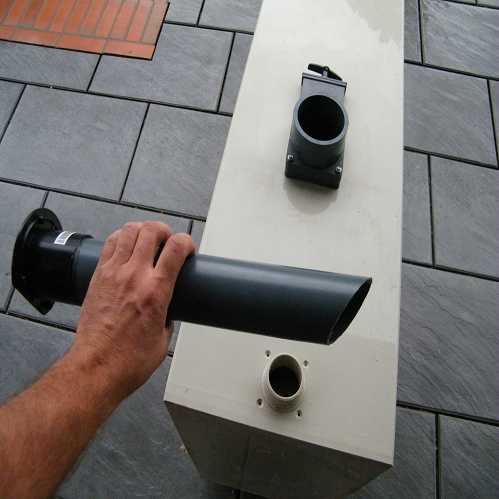

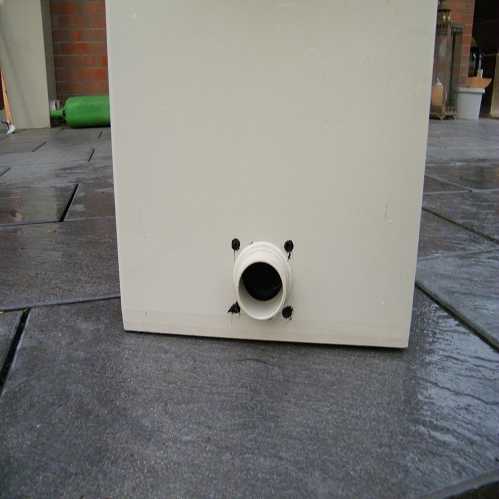

-ein USIII hatte nicht das Rohr unterhalb des Spaltsiebes vom Pumpenanschluß bis unterhalb des Schwimmers

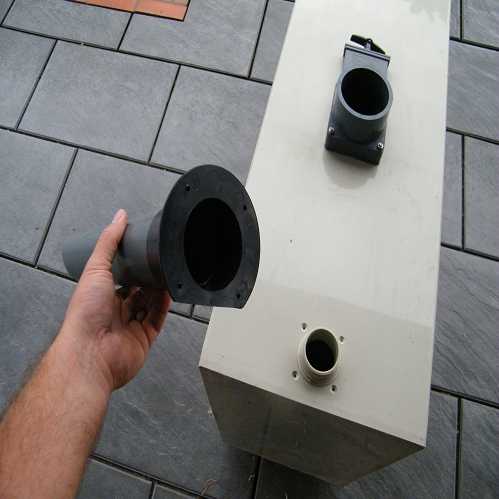

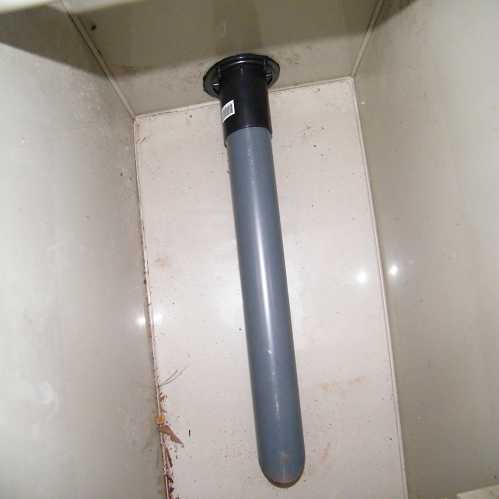

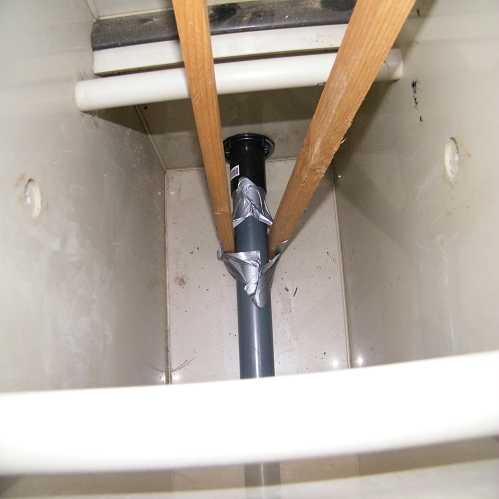

-wurde mit 63mm Flansch und 63mm PVC- Rohr ergänzt
-Flanschrand unten leicht abgesägt
-4 Löcher durchgebohrt
-PVC- Rohr in Flansch eingeklebt
-Flansch und Rohr mit Dikaflex 221 als Dichtmittel und zwei Holzlatten als Haltehilfe von Innen gegengehalten und von außen verschraubt
Es geht mit der Vorfilteranlage und Pumpen weiter.
Erst kurz zu den USIII:
-ich habe die Kisten vom PP-Schweißer 12cm erhöhen lassen, um zu vermeiden, dass beim Versagen eines Überlaufes die Kisten im Keller überlaufen (normale Einbauhöhe 1cm oberhalb max. Wasserstand)
-ein USIII hatte nicht das Rohr unterhalb des Spaltsiebes vom Pumpenanschluß bis unterhalb des Schwimmers
-wurde mit 63mm Flansch und 63mm PVC- Rohr ergänzt
-Flanschrand unten leicht abgesägt
-4 Löcher durchgebohrt
-PVC- Rohr in Flansch eingeklebt
-Flansch und Rohr mit Dikaflex 221 als Dichtmittel und zwei Holzlatten als Haltehilfe von Innen gegengehalten und von außen verschraubt
Schwimmteich nicht in klassischer NG-Filterabfolge,
Schwerkraftfilteranlage mit
4 offenen Bodenabsaugungen,
2 Skimmern in Schwerkraft, in KG110
zentraler Filterung 0,07mm über Trommelfilter,
Luftheber als Pumpe und Filterteich nach NG-Vorbild.
Nur meine Laienhafte Meinung und Erfahrungen.
