Salamanders Teichbau

Hallo Thorsten

Danke für deine Antwort, man sieht das du dir auch Gedanken
über den Teichbau von anderen Teilnehmern des Forums machst
finde ich gut.

0 > Der Teichrand ist höher als das Umland.
1 > Mein Grundstück gibt nicht mehr her.
2 > Wird Wall Zwischen ST und Ufergraben.
3 > Gefälle zu Bodenabsaugungen ist geplant.
4 > Die 50er Druckleitungen zur Garage sind nur ca. 5m lang
5 > Folie liegt mitlerweile NG grün 1,0 mm
6 > Werde den Überlauf im ST einbauen mit Sickerschacht

Zur Größe der Pumpen bei 5m Länge und ca, 1,1 m Förderhöhe
hätte ich laut Pumpenkennlinie ca. 65 l/min pro Pumpe, hierbei
sind Rohrreibungs- und Widerstand der UV-Anlage eingerechnet.
Mit mehr als 70 l/min sollte man den Standardfilter nicht
betreiben.

Der Teichrand am Ufergraben wird mit Uferandprofil
biegsam ausgeführt.

Für den Schwimmskimmer habe ich mich entschieden weil ich:

1. keine zusätzliche Pumpe mehr wollte.
2. Ich im Herbst/Winter beobachtete das max. ein halber Eimer Laub in die Teichgrube geweht wurde.

Gruß Salamander

hallo Becker

Danke für deine Antwort!

Habe meine Bilder mit 480x640 eingestellt ging.

Einen Bach kann ich nicht bieten, werde einen Sickerschacht
bauen und den Überlauf am ST einbauen.

Wäre schön wenn du dein Bild doch noch einstellen könntest.

Gruß Salamander

Netter Teichbau. Die Ausmaße und den kommenden Aufwand an Arbeit und Material kenne ich so ca..

Nur kurze Anmerkungen, und nur meine pers. Meinung- muss nicht immer den NG- Baustandards entsprechen:

0. Teichrand/ Wall aus den Pflastersteinen:
Ist der bei Dir tiefer als das umgebende Gelände??
Kann auf den Bildern täuschen.
Schöner ist es immer, wenn der Teich etwas höher ist als der umgebende Garten..So kann ggf. Überlauf aus dem Teich in den Gartrn fließen aber kein Oberflächenwasser/ Schmutz in den Teich.

1.Der Filterteich sollte ca. 1/3 der Fläche des Schwimteiches haben. Mehr ist immer schöner. Die Breit von 3,5m bei Dir ist Klasse! Dadurch sind Deine Pflanzstufen etwas breiter. Geht er nicht noch ein bisschen länger?

2.Ufergraben
Der Rand mit den Pflastersteinen ist erste Sahne!
Wird das der Wall zwischen Schwimmteich und Ufergraben?
Der Wall vom Ufergraben nach Aussen kommt dann erst nach der Folie?

Ich kann nur einen Ufergraben empfehlen. Alles was NG dazu schreibt in ihren Heften passt.
Macht mit die schönsten Teichufer und hält Kinder ab, direkt in den Teich zu fallen.
Dieses Jahr hatten es irgendwie Nachbar´s kleiner Nachwuchs an unseren Teich geschafft. Das dünne Eis lockte. Zum Glück grabbelten sie die Eisschollen aus dem Ufergraben und kamen so nicht direkt an den Schwimmteich heran....
Kinder sind nie dauerhaft zu beaufsichtigen......

3.Profil und Stufen im Schwimmteich
-haben eine Menge Arbeit gemacht..
Hoffentlich halten die Stufen beim Rauftreten und weiteren Arbeiten:
-Fließ und Folie verlegen, VM verklegen und verkleben und Vermörteln.
Bei Bedenken- Zumindest die Trittflächen 2cm dünn mit Betonestrich überziehen. Kann Ärger ersparen.
Vielleicht ist 1,35m am Rand OK und Du gehst mit Gefälle zu den Bodenabsaugpunkten noch ein bisschen tiefer.
Hat sich bei mir auch in der Bauphase sehr bewährt und vielleicht rutscht so etwas besser später der Dreck Richtung Absaugung..

4.Technik und Verrohrung
Du kennst sicher meine experimentelle Meinung zur Verrohrung und Filterabfolge.

Auch in Anbetracht des ärgerlichen Beispiels mit dem nicht saugenden Großskimmer an langer 50mm Leitung (beruhte nicht auf Planung durch NG):
Du hast
- 5 Saugleitungen in 75mm,
-eine Skimmerleitung in 50mm
-an zwei ZST mit 50mm Schiebern
-zwei NG 6500 Pumpen
sehr lange Druckleitungen in die Garage zu zwei NG- Filtern und zwei lange Rückleitungen..

Ich weiß nicht, wieviel die beiden Pumpen bei den langen Leitungen noch bis zum Filter fördern...
Ich würde ggf. NG nochmals da drübersehen lassen.
Die kennen sich ja bestens aus in ihrem System.

Skimmerleitung mit 50mm finde ich pers. sehr klein- aber es ist ja ein Schwimmskimmer und an den Schlauch kommst Du ja dann gut ran.
Bei mir saugen zwei Rohrskimmer an jeweils KG 110 mit insg. 15m³/h und haben gut zu tun bei der Teichoberfläche..
Skimmer halte ich für genauso wichtig und funktionell wie die Bodenabsaugpunkte, weil sie den Dreck von der Teichoberfläche entsorgen bevor er zu Boden sinkt...

Den Großskimmer bei NG hab ich erst durch den Beitrag dazu wahrgenommen. Tolles Teil- vor allem der große Schmutzfankkorb hält dann Blätter etc.. vom Filterteich ab.
Allerdings hat er aus gutem Grund einen 100mm Anschluß und den würde ich nirgends reduzieren..

5.Folie:
Ich würde aus meiner Erfahrung heraus bei der Entscheidung zu NG-PVC- Folie darüber nachdenken, diese faltenfrei einschweißen zu lassen.
NG kann sicher helfen (Kooperationspartner).
Du musst zwar die Arbeit vor Ort bezahlen, aber sparst vermutlich fast 100m² Folie, die sonst in Falten und Knicken verschwinden würde.
Das war bei mir der Fall. ca. 400m² EPDM für ca.300m² reine Teichfläche.

6.Überlauf- man muss eigentlich zwei Bereiche ggf. entwässern:
6.1.Meine Ufergräben haben an dem dortigen Wällen aus Schalungssteinen zum Umland in regelmäßigen Abständen kleine Überläufe zum Umland. Diese Wälle sind nat. etwas tiefer als der Wall ST- Ufergraben...

Ich habe ja dort die Folie auf dem Beton aufgeklebt und Richtung Teich wieder über die Ufermatte glegt, verklebt und zurück. Also eine richtige Wulst und Saugsperre gebaut.
An einigen stellen die Wulst abgesenkt und mit einem Folienstück unter den aufgemauerten Randsteinen kleine Abläufe geschaffen.
www.teichbau-forum-naturagart.de/index.p...edl-berlin?start=366

6.2. Überlauf Teich
Nicht NG- Filterabfolge und Rohrdimensionierung:
Bei mir landen alle Saugrohre aus dem ST ja zentral im Filterkeller. Dort sind Beide ankommenden Saugleitungen verbunden und haben von den Reinigungsabzweigen einen KG 110 Abzweig zu einem Sickerschacht als Überlauf.
Überlaufniveau kann ich mit einem Schieber regeln..

Problem dort ist auch, dass der Wasserpegel sich in diesen Saugrohren mit dem Betrieb der Pumpen verändert und absinkt. Genauso wie im Filterteich im NG- System.
Überlauf in dem zentralen Filterkeller:
www.teichbau-forum-naturagart.de/index.p...edl-berlin?start=348

Es funktioniert trotzdem, weil meine Pumpen ja auch manchmal stillstehen. Und wenn sie laufen, habe ich nur ca. 3-4cm Wasserstandsdifferenz zum Schwimmteich.
Ich muss den Überlauf also so einstellen, dass es im Pumpenbetrieb dort überlaufen kann, aber im Schwimmteich 3-4cm höher ist und möglichst nicht über den Wall zum Ufergraben schwappt.
Das Szenario gilt für Starkregen. So ein bisschen normaler Regen gleicht sich aus und irgendwann ist Pumpe aus...

Idealfall also Überlauf vom relativ konstanten Schwimmteich direkt bauen.

Teichüberläufe (Regenwasser) dürfen eig. nicht in die AbwasserKanalisation eingeleitet werden.
Da durften schon einige Abwassergebühren für die Entsorgung ihres Regenwassers vom Dach nachbezahlen.

Es sei denn, ihr habt eine getrennte Regenwasserentsorgung.
Also Sickerflächen oder Schacht einbauen.

Mal ein Versuch ein Bild 36,6kB groß von meinem Überlauf.
Der Schieber ist mit dem Griff nach unten eingebaut.
Unterkante vom Schieberdurchlass auf Minimum des Teichwasserspeigels. Schieber nach oben= Erhöhung des Überlaufes.

Sorry! Aber das mit den Bildern einstellen funktioniert schon wieder nicht! Hab nun von den ursprünglichen 2048Pixel als max. bildbreite auf 450 reduziert und es geht immer noch nicht. 35k sollte auch keine zu große Datei sein, oder?

Vielleicht könnte da der Admin Rückmeldung geben, woran das liegen kann! Danke!
Becker




Hallo Salamander!

ich hab den Überlauf so gelöst:







Im vorderen Teil des Fotos sieht man eine Betonierte Mulde deren Höhe genau auf der definierten max. Wasserhöhe liegt. der gesamte Teichrand ist ca. 5 cm höher. Hinter der Mulde ausserhalb des Teiches hab ich auf 3mx50cm eine 30cm tiefe Grube ausgehoben und mit Vlies, Kies inkl Drainagerohr gefüllt. Da bei mir mit Gefälle in 10m Entfernung ein Bach vorbei fließt, leite ich das überschüssige Wasser dort ein.
könnte bei Dir auch so gehen.

Schlußendlich hab ich das Ganze mit einem Holzdeck abgedeckt.





Eine andere Möglichkeit wäre das überschüssige Wasser einfach versichern zu lassen. Auf Deinen Fotos sieht der Boden recht sandig aus. wenn das so ist, könnte man den Überlauf genau wie bei mir machen, dahinter - wie bei mir - eine kleine Kiesgrube in der das Wasser versickert.
Wenn der Teichrand überall höher liegt als die Umgebung, seh ich da kein Problem.
bei mir ist der Überlauf im Schwimmteich und nicht im Filtergraben, der wie Du richtig gesagt hast variable Wasserstände durch die Pumpen hat. da wäre mir der ST lieber.

Mit Flansch ginge auch, aber wo wäre der Vorteil?

lg
Becker

Hallo, Becker

Danke für Deine guten Wünsche!

Hätte aber auch eine Frage. (Natürlich auch an alle anderen)

Ich muß noch einen Notüberlauf in den Uferwall einbauen,
einen Klebeflansch 100 mm habe ich schon. Der Klebeflansch
soll im Ufergraben eingeklebt werden.

Das einfachste und der kürzeste Weg zur Kanalisation wäre
der Einbau im Bereich des Filtergrabens. Ich bin mir im
klaren darüber das bei Pumpenbetrieb der Wasserstand im
Filtergraben tiefer ist als im Schwimmteich. Meinst du es
macht Sinn den Überlauf denoch im Filtergraben einzubauen
es wäre halt nicht ganz so aufwendig.

Für Antworten wäre ich dankbar!

Gruß Salamander

Hallo, es geht los.

Ich habe von Anfang an mit sofortigem Einbau von Standardfilter
und UV Anlage geplant. Dachte mir wenn ich die Arbeit und
Kosten für einen späteren Einbau rechne kann ich es auch gleich
tun. Die meisten rüsten Filter und UV ja nach, was ich bei einem gepanzerten Teich eigentlich nicht wollte.

Mein Teich wird birnernförmig ca. 20,5 m lang und an der
breitesten Stelle 11 m die Tiefe beträgt 1,35 m

Filtergraben 10 m x 3,5 m 0,6m tief.

Zwischen Schwimmteich und Filtergraben sitzen zwei Saugsammler
mit insgesammt 5 Anschlüssen für Bodenabsaugung 75 mm und
einem Anschluß für Schwimmskimmer 50 mm. Die Skimmerleitung
wird max. 2 m lang.

Am Ende des Filtergraben sitzen zwei interne Pumpenschächte
mit je zwei Filterrohren 1 m lang fein. Als Pumpen kommen
zwei NG 6500 SKS 12 V zum Einsatz. Von hier gehen die Druck-
leitungen zur Garage in der sich 2 Standardfilter und 2 UVC 55
Anlagen befinden. Auch die NG-GC 2 sowie Trockenlaufschutz
Typ WPS 3000 plus und Stromversorgung sind in der Garage
untergebracht. Von den Filtern gehen 2 Leitungen zu den
Quelleinläufen die sich auf der Längsachse des Teichs gegen-
überliegen.Die Leitungen zu den Quelleinläufen sind 75 mm.
Leitungslänge jeweils ca. 25 m.

So jetzt die ersten Bilder!

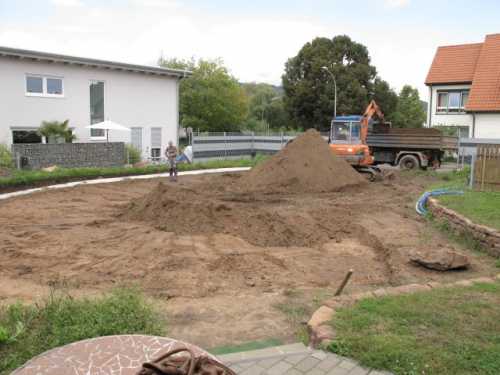

erstes Einebnen des Geländes



loser trockener Kies

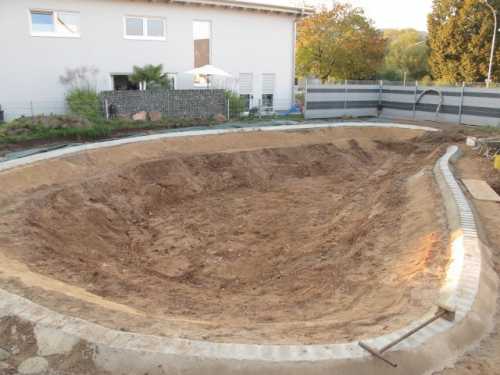

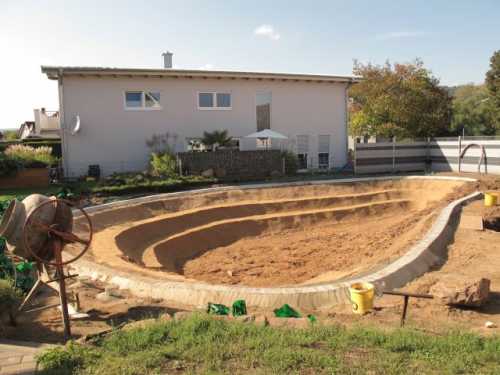

Terrassen mit Schwemmsand modelliert

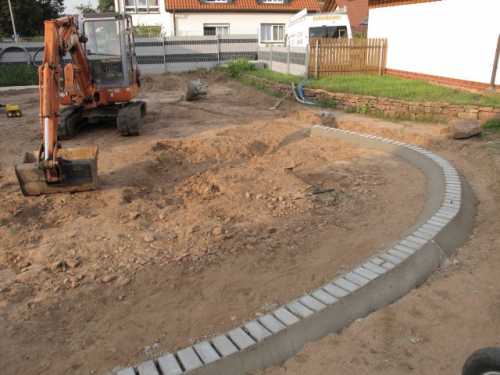

Uferwall vorm Ausbaggern mit Schlauchwaage gebaut.

demnächst gehts hier weiter.

Gruß Salamander
