200qm Schwimmteichneubau mit Filtergraben und Ufergraben südl. Berlin

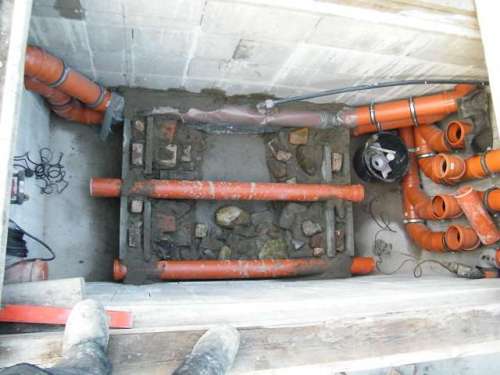

Für die TF Einschubkammer aus PE musste ich den Boden der Filterkammer um 33cm erhöhen und dafür ein "Podest" mittig einbauen.

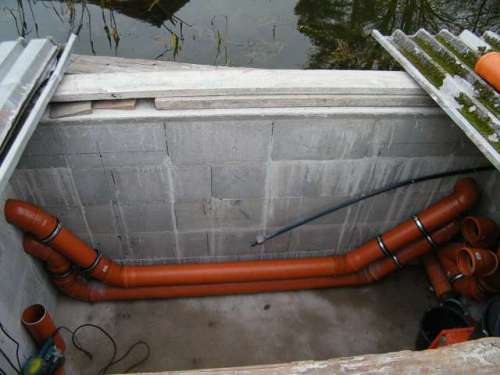

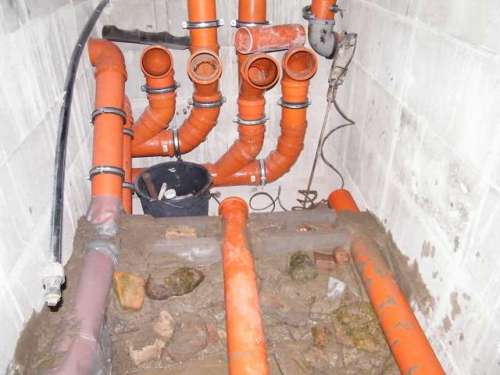

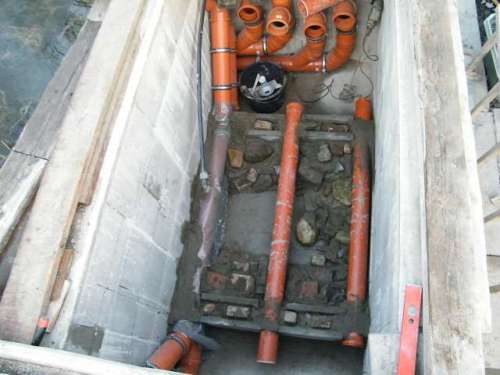

Schalsteine an den Seiten, 2 KG 110 Rohre noch eingelegt und mit dem Verfüllen begonnen.
dort konnte ich schön Schutt entsorgen..

Die beiden KG110 sind einmal Leerrohr für Kabel oder Luftschlauch und einmal Abflussrohr zu meiner alten Abwasserhebeanlage, falls ich mit dem Abfluss des TF nicht mehr von der Höhe her in den Kanalanschluss komme.

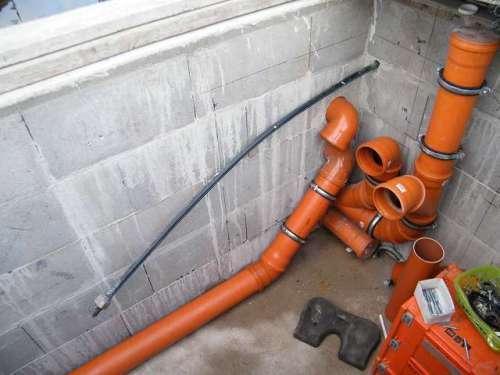

Bei den Saugleitungen habe ich hier jeweils von 1 x KG125 auf 2 x KG 125 aufgesplittet.

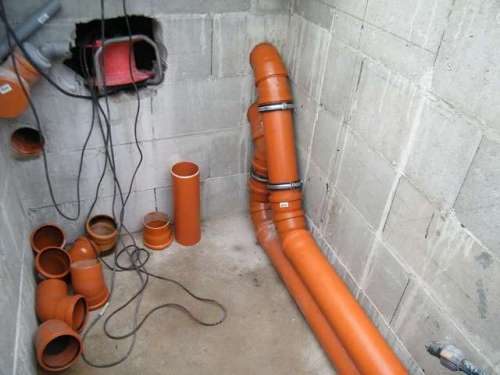

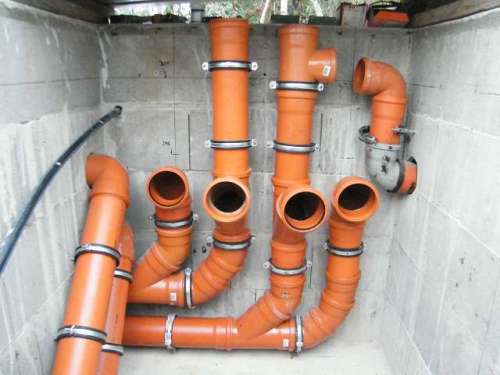

Die TF Einschubkammer hat von mir 4 Eingänge KG125 bekommen.

Man möge mir fachlich verzeihen, dass die KG Verbindungen entgegen der eigentlichen Fließrichtung verbaut wurden.
Ging aber nicht anders.

So habe ich wenigstens noch am Ende der KG125 Saugleitungen etwas "Luft" gemacht und die Rohrwiderstände dort verringert.

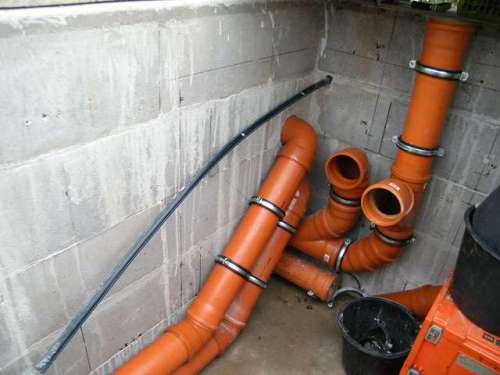

Jede Saugleitung bekam einen Revisionsabzweig nach oben.
Von dem rechten Revisionsabzweig ist ein T-Stück eingebaut als Überlauf in die Dräinagen.
Unterkante T-Stück ist dann max. Wasserstand.

Ja, begehbar..... :laugh:

Das KG 250 ist nicht zu groß.....eher Standard bei der Verbindung von Filterkammern.
Bei mir ist es nur 1m lang vom Trommelfilter- Kammer- Ausgang bis zum Eingang der LH Sammelkammer.

Bei besserer Planung von Anfang an, wäre es nur eine große Kammer geworden für den TF und den LH.
Für den LH natürlich an einer Stelle vertieft auf ca. 2m oder 2,5m.
Man lernt ja immer dazu.

Der Vorteil des KG 250 ist aber noch, dass ich dort mittig eine Tauch- UVC einbauen kann.

Ich habe mir angewöhnt KG- Rohre nach Einbau mit Wasser zu füllen und somit Fehler rechtzeitig beheben zu können, wenn es noch möglich ist....
Ich hatte so schoneinmal eine fehlenden Dichtring im Erdreich beheben können....

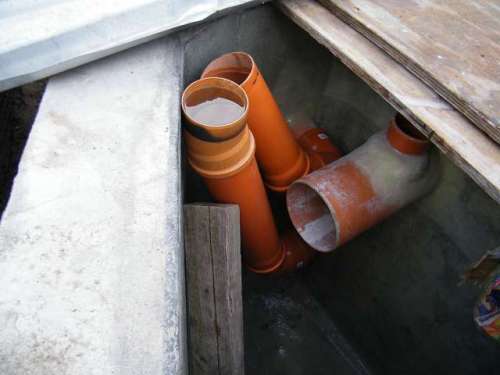

Hier sieht man die 2 Rückläufe KG 125 mit aufgesteckten Rohren und gefüllt.
Alles dicht gewesen.

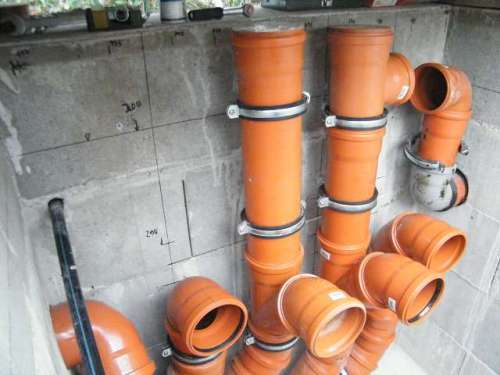

Weil das Wetter noch so schön war habe ich im Filterkeller ein paar Rohre zusammengesteckt.

Mit dem Teichbau ist es halt wie mit anderen Dingen: Man bräuchte erst ein Testmodell und baut dann den endgültigen Teich.
Das wird schon alles gut funktionieren.
Deine Rohrdurchmesser vor allem das KG 250 finde ich echt stark. Einen Vorschlag hätte ich da noch: wartungsfreundliche begehbare Rohre.

Das wird eng!

Ich beneide dich nicht.

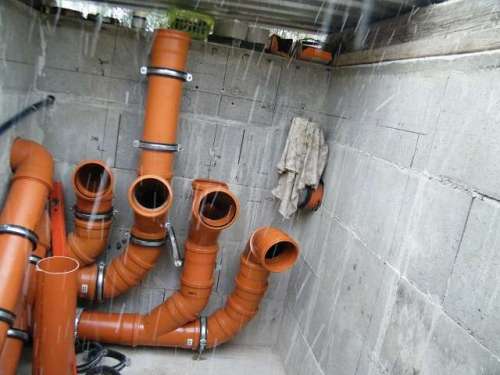

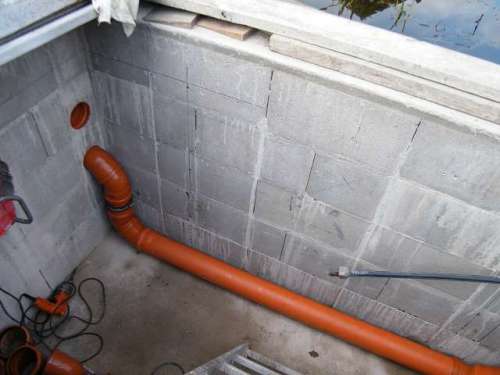

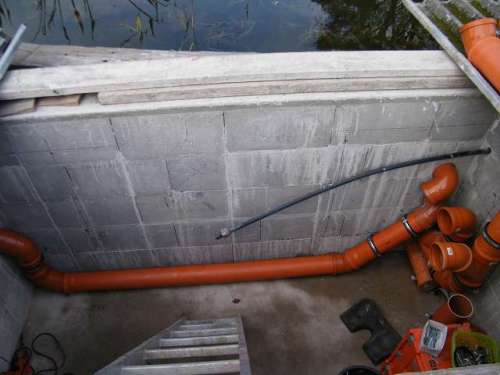

Rücklaufrohre 2 Stück KG 125 von der LH einblaskammer oder Biokammer zum Filterteich.

Mein Keller ist 115cm breit. Die Einschubkammer aus PE für den TF 109cm....ein KG125 eben 12,5cm...

Zum glück ist mein Filterkeller 1,32m tief und die Kammer nur 1,02m hoch. Ich muss einen Sockel dafür aus Betom machen von 32cm.
Die KG Rohre musste ich also in dem späterem Sockelbereich einbauen.

Die TF Einschubkammer ist 1,4m lang und der Filterkeller 2,65m.
Die freien 1,25m reile ich in 0,5m und 0,75m auf.
Ich komme also an den Enden der Kammer noch überall ran und die Rücklaufleitungen konnten dort schräg runter und rauf verlegt werden.

Das schöne ist, ich muss zum Umbau der alten Filteranlage in Halbschwerkraft und Pumpen auf Vollschwerkraft mit TF und LH nur im Filterkeller Anderungen vornehmen.

Am Teich bleiben die Rohre und alles so, wie es ist.
Ob mehr oder weniger ideal, ist nach dem vermörteln egal.

Salamander: ja, ist ärgerlich und tut weh.
Aber immer nur anderen raten, ihre Verrohrung in einen Filterkeller zu führen und ggf. LH vorbereiten und selber nix am laufen haben....

Es wird schon laufen. Ich kenne ja die Höhenunterschiede meiner Saugverrohrung in Schwerkraft in den Keller und die Pumpleistung meines LH in 1,1m Baulänge mit fast 30m³/h... :laugh: und da war er 25cm aus der Ideallinie!

Und aus anderen Teichforen gibt es viele Beispiele für LH-Anlagen, die funktionieren.
Natürlich mit Endlosbandfilter oder Trommelfilter.

Ich hätte auch gerne einen der NG-Edelstahl TF als Referenzanlage eingebaut.....hat mich aber keiner angerufen. :laugh:
Und nun kommt ein fast Eigenbau- TF aus PE/PP rein.
Wer neugierig ist, was an diesem TF original nicht funktioniert, der darf googeln ^Trommel optimieren^

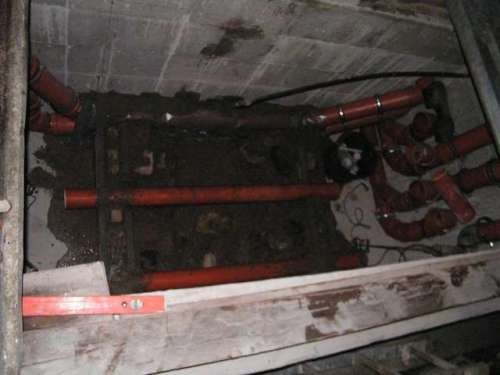

Den kleinen Podest fertig machen...die andere Hälfte der Saugleitungsverteilung anbauen( Mist mir sind die 125mm Rohrschellen alle gegangen)TF Einschubkammer einbauen, Trommelfilter reinhängen.....

Steuerung muss ich auch noch bauen.....
